[자료구조] Segment의 memory를 줄인 Penwick Tree

펜윅 트리(바이너리 인덱스 트리)

시간복잡도 O(MlogN)

구간합, 값 업데이트O(logN)

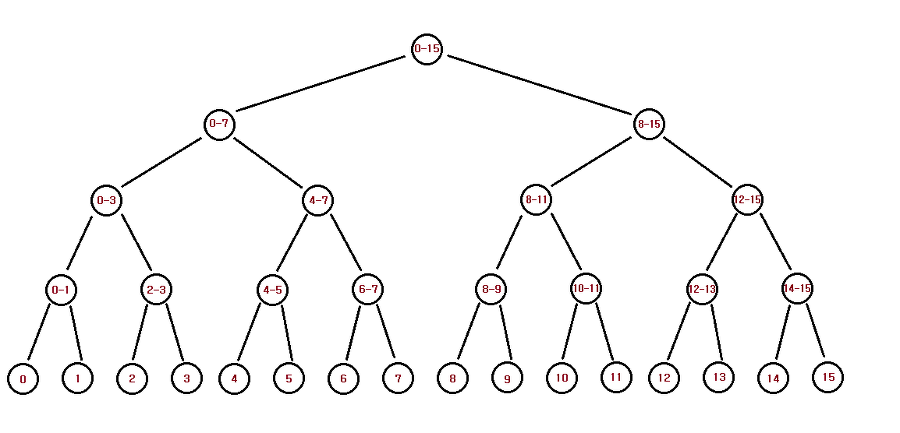

그림1. 세그먼트 트리

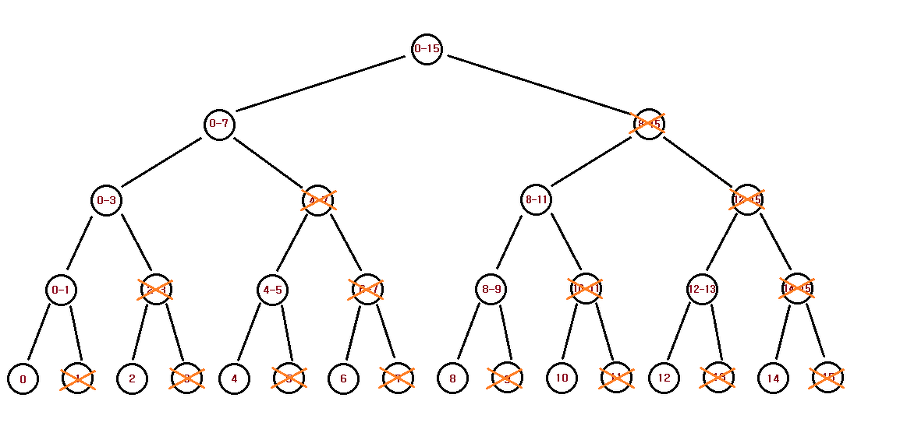

그림2. 펜윅 트리

Fenwick Tree를 구현하려면 어떤 수 X를 이진수로 나타냈을 때 마지막 1의 위치를 알아야 합니다.

마지막 1이 나타내는 값을 L[i]라고 표기하면 L[3]은 11(2)로 1, L(10)은 1010(2)로 2 가 됩니다.

수 N개를 A[1] ~ A[N] 이라고 했을 때, Tree[i]는 A[i] 부터 앞으로 L[i] 개의 합이 저장되어 있습니다.

아래 그림은 각각의 i에 대해서, L[i]를 나타낸 표입니다. 아래 초록 네모는 i부터 앞으로 L[i]개가 나타내는 구간입니다.

L[i] = i & -i가 됩니다. 그 이유는 아래와 같습니다.

      -num = ~num + 1
       num = 100110101110101100000000000
      ~num = 011001010001010011111111111
      -num = 011001010001010100000000000
num & -num = 000000000000000100000000000

A = [3, 2, 5, 7, 10, 3, 2, 7, 8, 2, 1, 9, 5, 10, 7, 4]인 경우에, 각각의 Tree[i]가 저장하고 있는 값은 다음과 같게 됩니다.

예를 들어, Tree[12]에는 12부터 앞으로 L[12] = 4개의 합은 A[9] + A[10] + A[11] + A[12]가 저장되어 있습니다. Tree[7]에는 7부터 앞으로 L[7] = 1개의 합인 A[7]이 저장되어 있습니다.

위 그림에 모든 것이 설명되어 있긴 하지만, 자세히 살펴보자. i는 0 이상인 정수이다.

1. 인덱스가 홀수인 원소는 수열의 해당 인덱스의 값을 그대로 가진다.

   1. data[2i+1]=arr[2i+1]data[2i+1]=arr[2i+1]
   2. data[1] = arr[1], data[3] = arr[3], …

2. 인덱스가 2의 배수이면서 4의 배수가 아닌 원소(2, 6, 10, 14, …)는 직전 두 arr 원소의 합을 보존한다.

   1. data[4i+2]=arr[4i+1]+arr[4i+2]data[4i+2]=arr[4i+1]+arr[4i+2]
   2. data[2] = arr[1] + arr[2], data[6] = arr[5] + arr[6], …

3. 인덱스가 2^k의 배수이면서 2^(k +1)의 배수가 아닌 원소는 직전 arr의 2^k개의 값의 합을 보존한다.

   data[12]는 2^2의 배수이면서 2^3의 배수가 아니므로 arr[9] + arr[10] + arr[11] + arr[12]의 값을 저장한다.

비트 연산을 이해한다면 구현도 굉장히 쉽다. 구체적인 예(arr[1…43])를 보자.

1. arr[1…43] = data[32] + data[40] + data[42] + data[43]이다.
2. 43을 이진법으로 나타내면 101011(2)이다.
3. 43의 LSB(1인 비트 중 끝자리)를 하나 뗀다. 101010(2)=42이다.
4. 하나 더 떼 본다. 101000(2)=40이다.
5. 하나 더 떼 본다. 100000(2)=32이다

그럼 LSB를 어떻게 쉽게 구하는가?

1. idx = 43으로 두고, idx &= idx – 1 연산을 idx가 0이 될 때까지 수행한다.
2. 이게 왜 되는지 이해가 안 된다면 idx와 idx - 1을 이진법으로 나타내고, and 연산을 수행해보면 이해가 될 것이라 장담한다.
3. 사실 LSB 자체를 구하는 것은 업데이트 연산에서 볼 수 있듯이 (idx & -idx)로 구할 수 있다. 하지만 LSB를 빼는 것은 idx &= idx - 1로도 가능하다.

---

합 구하기

Tree를 이용해서 A[1] + ... + A[13]은 어떻게 구할 수 있을까요?

13을 이진수로 나타내면 1101입니다. 따라서, A[1] + ... + A[13] = Tree[1101] + Tree[1100] + Tree[1000]이 됩니다. Tree의 인덱스는 이진수입니다.

1101 -> 1100 -> 1000는 마지막 1의 위치를 빼면서 찾을 수 있습니다. 이것을 코드로 작성해보면 다음과 같습니다.

int sum(int i) {
    int ans = 0;
    while (i > 0) {
        ans += tree[i];
        i -= (i & -i);
    }
    return ans;
}

모든 i에 대해서, A[1] + ... + A[i]를 구하는 과정을 그림으로 나타내면 다음과 같습니다.

어떤 구간의 합 A[i] + ... + A[j]는 A[1] + ... + A[j]에서 A[1] + ... + A[i-1]을 뺀 값과 같습니다. 따라서, sum(j) - sum(i-1)을 이용해서 구할 수 있습니다.

---

변경

어떤 수를 변경한 경우에는, 그 수를 담당하고 있는 구간을 모두 업데이트해줘야 합니다. 아래와 같이 마지막 1의 값을 더하는 방식으로 구현할 수 있습니다.

1. 인덱스 7 업데이트
   • 00111(2) = 7
   • 00111(2) + 00001(2) = 01000(2) = 8
   • 01000(2) + 01000(2) = 10000(2) = 16

void update(int i, int num) {
    while (i <= n) {
        tree[i] += num;
        i += (i & -i);
    }
}

아래 그림은 i를 변경했을 때, 바꿔줘야하는 Tree[i]를 나타낸 그림입니다.

2042번 문제: 구간 합 구하기를 Fenwick Tree를 이용해서 풀어봤습니다.

#include <cstdio>
#include <vector>
using namespace std;
long long sum(vector<long long> &tree, int i) {
    long long ans = 0;
    while (i > 0) {
        ans += tree[i];
        i -= (i & -i);
    }
    return ans;
}
void update(vector<long long> &tree, int i, long long diff) {
    while (i < tree.size()) {
        tree[i] += diff;
        i += (i & -i);
    }
}
int main() {
    int n, m, k;
    scanf("%d %d %d",&n,&m,&k);
    vector<long long> a(n+1);
    vector<long long> tree(n+1);
    for (int i=1; i<=n; i++) {
        scanf("%lld",&a[i]);
        update(tree, i, a[i]);
    }
    m += k;
    while (m--) {
        int t1;
        scanf("%d",&t1);
        if (t1 == 1) {
            int t2;
            long long t3;
            scanf("%d %lld",&t2,&t3);
            long long diff = t3-a[t2];
            a[t2] = t3;
            update(tree, t2, diff);
        } else {
            int t2,t3;
            scanf("%d %d",&t2,&t3);
            printf("%lld\n",sum(tree, t3) - sum(tree, t2-1));
        }
    }
    return 0;

#!/usr/bin/env python3

"""
Binary Indexed Tree / Fenwick Tree
https://www.hackerearth.com/practice/notes/binary-indexed-tree-made-easy-2/
https://www.topcoder.com/community/data-science/data-science-tutorials/binary-indexed-trees/
https://www.youtube.com/watch?v=v_wj_mOAlig
https://www.youtube.com/watch?v=kPaJfAUwViY
"""


def update(index, value, array, bi_tree):
    """
    Updates the binary indexed tree with the given value
    :param index: index at which the update is to be made
    :param value: the new element at the index
    :param array: the input array
    :param bi_tree: the array representation of the binary indexed tree
    :return: void
    """

    while index < len(array):
        bi_tree[index] += value
        index += index & -index


def get_sum(index, bi_tree):
    """
    Calculates the sum of the elements from the beginning to the index
    :param index: index till which the sum is to be calculated
    :param bi_tree: the array representation of the binary indexed tree
    :return: (integer) sum of the elements from beginning till index
    """
    ans = 0

    while index > 0:
        ans += bi_tree[index]
        index -= index & -index

    return ans


def get_range_sum(left, right, bi_tree):
    """
    Calculates the sum from the given range

    :param bi_tree: the array representation of the binary indexed tree
    :param left: left index of the range (1-indexed)
    :param right: right index of the range (1-indexed)
    :return: (integer) sum of the elements in the range
    """
    ans = get_sum(right, bi_tree) - get_sum(left - 1, bi_tree)

    return ans


def main():
    n = int(input('Enter the number of elements: '))
    arr = [int(x) for x in input('Enter the {} elements of the array: '.format(n)).split()]
    arr.insert(0, 0)   # insert dummy node for 1-based indexing
    bit = [0 for i in range(n+1)]

    for index in range(1, n+1):
        update(index, arr[index], arr, bit)

    """
    For range sum queries
        l, r = map(int, input('Enter the left and right indices for the range sum: ').split())
        print(get_range_sum(l, r, bit))

    For updating the binary indexed tree
        update(index, new_value - arr[index], arr, bit)
    """


if __name__ == '__main__':
    main()

---

2차원 펙윅트리 구현

입력받은 배열은 아래와 같다.

1	2	3	4
5	6	7	8
9	10	11	12
13	14	15	16

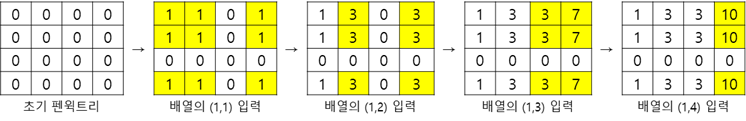

첫번째 행부터 채워보자.

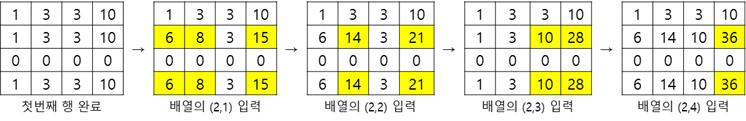

다음, 두번째 행을 채워보자.

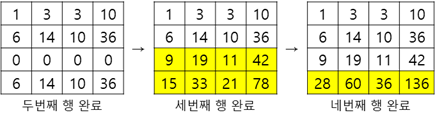

다음, 세번째, 네번째 행을 바로 채워보자.

이를 확인해 보면, 오른쪽으로 펜윅트리가 동작함과 동시에, 아래쪽으로도 펜윅트리가 동작한다.

좀 더 구체적으로 설명하면, 아래 그림처럼 오른쪽으로 채워지는 펜윅트리의 각각의 열이 아래쪽으로 채워지고 있다.

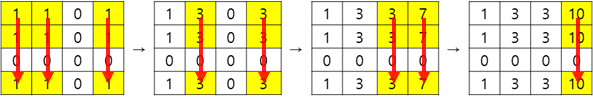

1행을 채우는 과정

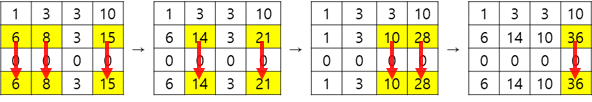

2행을 채우는 과정

쉽게 말해 while루프 중첩을 통해 오른쪽으로 더해지며, 이 값들이 아래쪽으로 더해지는 것이다.

따라서, sum 함수 또한 위 코드와 같이 while루프 중첩을 통해 합을 구할 수 있는 것이다.

배열에서 (1,1) ~ (3,3) 의 합을 구할 경우 펜윅트리에서 위와 같은 순서로 동작

이를 통해 2차원 배열의 구간합을 구할 수 있는데, 방법은 간단하다.

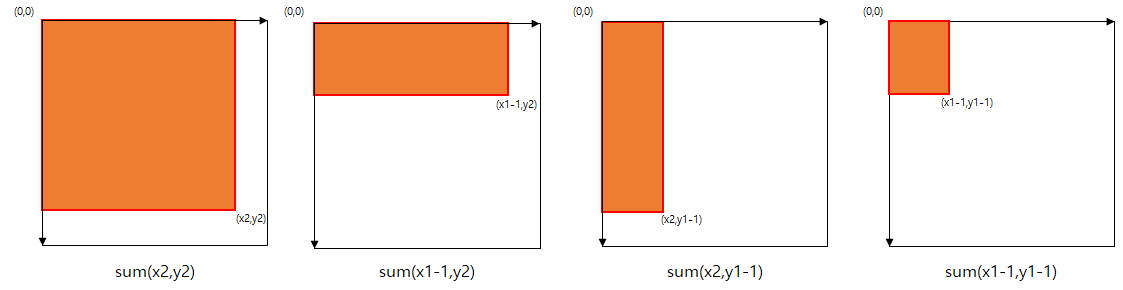

아래와 같이 2차원 배열에서 (x1,y1) ~ (x2,y2) 구간합을 구하고자 한다.

이는 펜윅트리에서 아래와 같이 sum함수를 계산함으로써 그 값을 구할 수 있게 된다.

(마찬가지로 x축은 세로, y축은 가로로 설정하였다.)

(x1,y1)~(x2,y2)의 구간합 : sum(x2,y2) – sum(x1-1,y2) – sum(x2,y1-1) + sum(x1-1,y1-1)

지금까지 2차원 펜윅트리의 동작방식에 대해 구체적으로 살펴 보았다.

이를 이해한다면 3차원, 4차원 등 고차원 펜윅트리를 만드는 것 또한 쉽게 이해할 수 있을 듯 하다.

#include "sharifa_header.h"

class FenwickTree2D {
public:
    int size;
    vector<vector<long long> > data;

    FenwickTree2D(int _N) {
        size = _N;
        data = vector<vector<long long> >(size + 1, vector<long long>(size + 1));
    }

    void update(int x, int y, int val) {
        ll dval = val - sum(x, y, x, y);
        int yy;
        while (x <= size) {
            yy = y;
            while (yy <= size) {
                data[x][yy] += dval;
                yy += yy & -yy;
            }
            x += x & -x;
        }
    }
    ll sum(int x, int y) {
        ll ret = 0;
        int yy;
        while (x) {
            yy = y;
            while (yy) {
                ret += data[x][yy];
                yy -= yy & -yy;
            }
            x -= (x&-x);
        }
        return ret;
    }
    inline ll sum(int x1, int y1, int x2, int y2) {
        return sum(x2, y2) - sum(x1 - 1, y2) - sum(x2, y1 - 1) + sum(x1 - 1, y1 - 1);
    }
};

3차원 펜윅트리

const int SIZE = 512;
bool init = 0;
const int SIZE_FW = SIZE + 1;
int fw[SIZE_FW][SIZE_FW][SIZE_FW];

int Sum(int x, int y, int z)
{
    int res = 0;
    for (int zz = z; zz > 0; zz -= (zz & -zz))
        for (int yy = y; yy > 0; yy -= (yy & -yy))
            for (int xx = x; xx > 0; xx -= (xx & -xx))
                res += fw[zz][yy][xx];
    return res;
}

int Sum(int xs, int xe, int ys, int ye, int zs, int ze)
{
    int res = Sum(xe, ye, ze);
    res -= Sum(xs - 1, ye, ze);
    res -= Sum(xe, ys - 1, ze);
    res -= Sum(xe, ye, zs - 1);
    res += Sum(xs - 1, ys - 1, ze);
    res += Sum(xs - 1, ye, zs - 1);
    res += Sum(xe, ys - 1, zs - 1);
    res -= Sum(xs - 1, ys - 1, zs - 1);
    return res;
}

void Add(int x, int y, int z)
{
    for (int zz = z; zz < SIZE_FW; zz += (zz & -zz))
        for (int yy = y; yy < SIZE_FW; yy += (yy & -yy))
            for (int xx = x; xx < SIZE_FW; xx += (xx & -xx))
                fw[zz][yy][xx]++;
}

void Init(bool cube[SIZE][SIZE][SIZE])
{
    init = 1;
    memset(fw, 0, SIZE_FW * SIZE_FW * SIZE_FW * sizeof(int));
    for (int z = 0; z < SIZE; z++)
        for (int y = 0; y < SIZE; y++)
            for (int x = 0; x < SIZE; x++)
                if(cube[z][y][x])
                    Add(x + 1, y + 1, z + 1);
}

int CountDefect(bool cube[SIZE][SIZE][SIZE], int xs, int xe, int ys, int ye, int zs, int ze)
{
    if (!init) Init(cube);
    return Sum(xs+1, xe+1, ys+1, ye+1, zs+1, ze+1);
}

---

펜윅트리로 최솟값 연산하는법(펜윅트리 양방향 두개 그리기.)

# fenwick
import sys
read = sys.stdin.readline
MAX = 1000000001


def update(i, x):
    while i <= n:
        tree[i] = min(tree[i], x)
        i += (i & -i)


def update2(i, x):
    while i > 0:
        tree2[i] = min(tree2[i], x)
        i -= (i & -i)


def query(a, b):
    v = MAX

    prev = a
    curr = prev + (prev & -prev)
    while curr <= b:
        v = min(v, tree2[prev])
        prev = curr
        curr = prev + (prev & -prev)

    v = min(v, arr[prev])

    prev = b
    curr = prev - (prev & -prev)
    while curr >= a:
        v = min(v, tree[prev])
        prev = curr
        curr = prev - (prev & -prev)

    return v


n, m = map(int, read().split())
arr = [0] * (n+1)
tree = [MAX] * (n+2)
tree2 = [MAX] * (n+2)

for i in range(1, n+1):
    arr[i] = int(read())
    update(i, arr[i])
    update2(i, arr[i])

for i in range(m):
    a, b = map(int, read().split())
    print(query(a, b))
